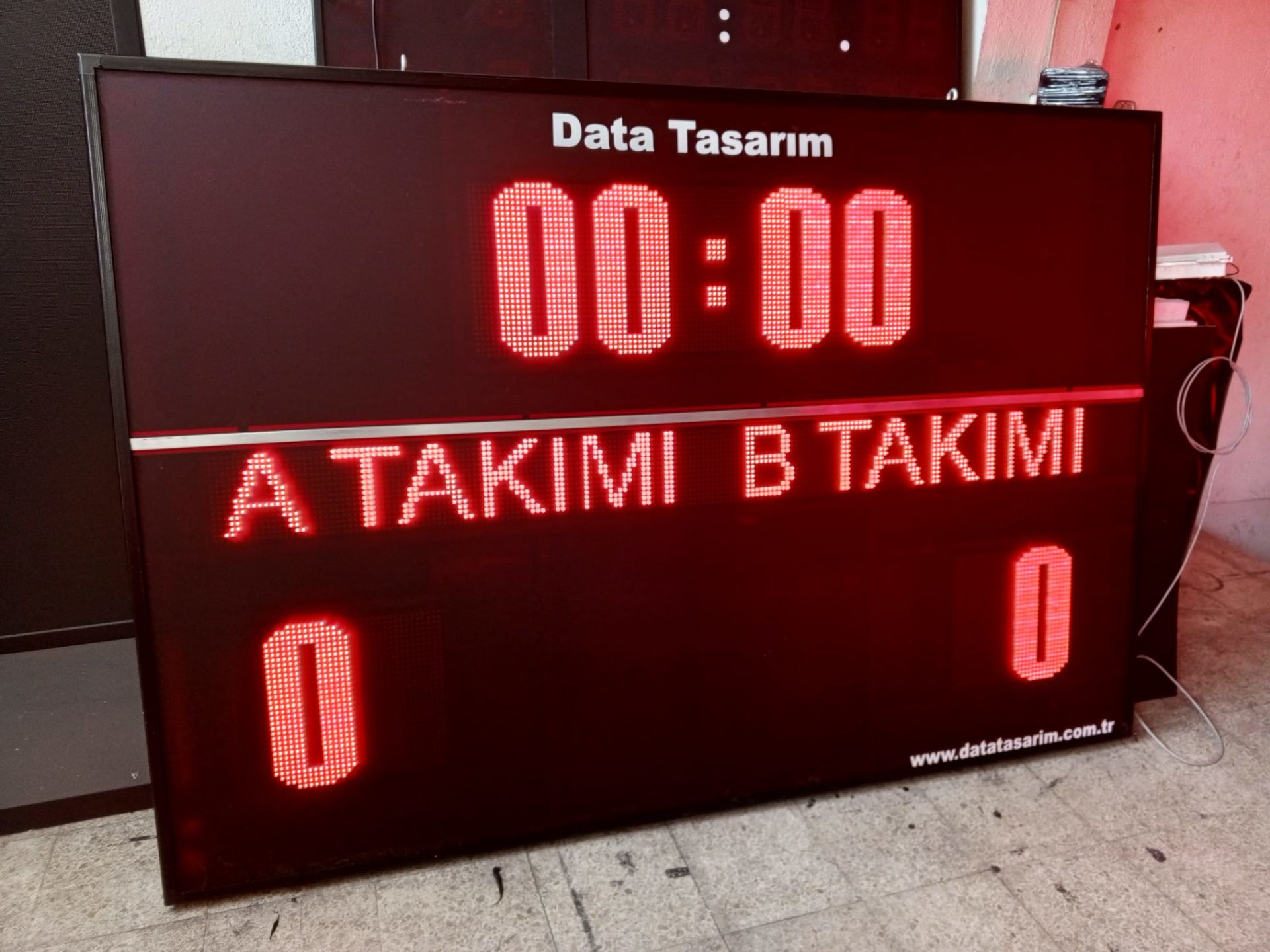

ELK 5131-S 220CM X 150 CM HALISAHA/FUTBOL SKORBORDU

ELEKTRONİK TİP FUTBOL SCOREBOARD CİHAZI TEKNİK ŞARTNAMESİ

1. Cihazın boyutları en az 215 cm x 125 cm x 8 cm ölçülerinde olacaktır. Cihaz tek yüzlü olacaktır.  ( Scoreboard üzerinde zaman, skor ve takım isimleri bölümü olacaktır.)
2. Cihazın dış kasası alüminyum kompozitten veya pleksıglastan imal edilip, sac kalınlığı en az 3 mm olacaktır. Boya akrilik veya elektrostatik toz olacaktır.
3. Takımların skorları 0 – 99 arası yazılabilir olacaktır. Display yüksekliği net 32 cm boyutunda olup, her piksel veya segment 3 cm kalınlığında olacaktır. Herhangi bir LED’in sönmesi durumunda, diğer LED’lerin yanması için baskı devre kartları seri ve paralel kombinasyonlar da dizayn edilecektir. Şayet rakamlar 7 parçalı ( seven segment ) olarak yazılacak ise, segment kalınlıkları minimum 3 cm olacaktır. Her segment minimum 32 LED kullanılacaktır. Bağlantılar ise yukarıda belirtildiği üzere paralel veya seri birleşim biçiminde olacaktır.
4. Sistemde kullanılacak tüm LED’ler kalite belgesine ve açık alanda kullanılabilir teknik özelliklere sahip, 0,5cm çapında geniş açılı ( minimum 60 derece ) 6000mcd ışık şiddetinde olacaktır veya 10 piksel modülden olacaktır.
5. Müsabaka zamanı 00:00 – 45:00-90:00 çalışmalıdır. Display yüksekliği min. 32 cm boyutunda olup, her piksel veya segment 3 cm kalınlığında olacaktır. Herhangi bir LED’in sönmesi durumunda, diğer LED’lerin yanması için baskı devre kartları seri ve paralel kombinasyonlarda dizayn edilecektir. Her segment minimum 32 LED kullanılacaktır. Müsabaka zamanı kumanda üzerinden 4 konumlu olacak şekilde 45-90 dk. 40-80 dk. ,35-70dk.  Ve 30-60 dk. Şeklinde tuşlara basılmadan hemen değiştirilecek şekilde olmalıdır.
6. Takım isimleri harf yüksekliği minimum 16 cm olmalıdır. Toplam karakter sayısı font yüksekliğine göre ayarlanabilmelidir. tek satır halinde yazı yazılabilmelidir. Kontrol sistemi uzaktan kontrol olacak şekilde olmalıdır. Cep telefonu ile kontrol edilebilmelidir.
7. Cihaz garantisi en az 2 yıl, parça garantisi ise 10 yıl olmalıdır.( Kullanım hataları ve doğal afetler hariç)
8. Sistem kumandası harici bir kumanda olmalıdır. RS 485 haberleşme ile çalışmalıdır. Ayrıca uzaktan kumanda sistemi olmalıdır. Uzaktan kumanda ölçüsü en az 12 cm x 6 cm x 2 cm kalınlığında olacaktır.
9. Cihazda bulunan tüm baskı devre kartları boyalı, uygun kalınlıkta ve Epoksi malzemesi kullanılmalıdır. ( fenol, pertanaks vb. malzemeler kullanılmamalıdır.)

10.Yüklenici firmanın ISO 9001–2015 belgesi, Elektriksel test raporları, CE, Rohs ve TSE-HYB belgesine sahip olması gerekmektedir. İş tesliminde idareye sunulacaktır.

11. Güvenlik test raporlarının yapılmış olması gerekmektedir.

DGC’ye TS EN 60950-1:2008 standardı uyarınca testler olmalıdır ve bunu belgelendirmelidir.

1500 v testi yapılmış olmalı, topraklama yeterliliği direnç testi, kaçak akım testi, izolasyon direnci testi ve bunu belgelendirmelidir.



ISO 9001:2015, ISO 31000:2018, ISO 50001:2018, ISO 45001:2018, ISO/IEC 27001:2013, ISO 14001:2015 / ISO 10002:2018 / ISO 22301:2019 / ISO/IEC 20000:2011, ISO 26000:2010 belgesi, ROHS, CE ve TSE-HYB belgelerimiz mevcuttur.
