ÇOK AMAÇLI SALON SKORBORDU

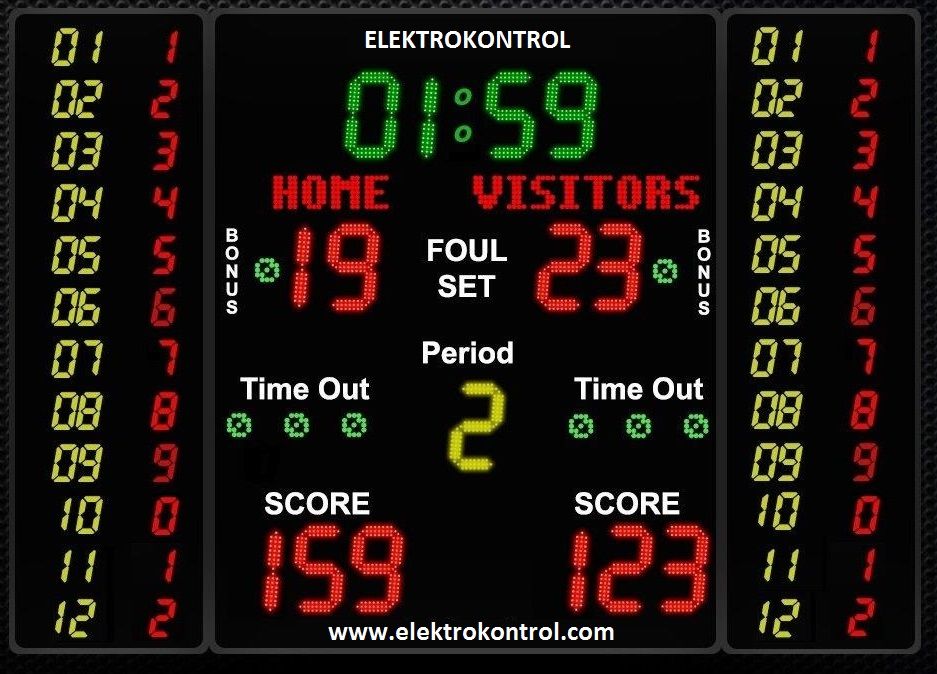

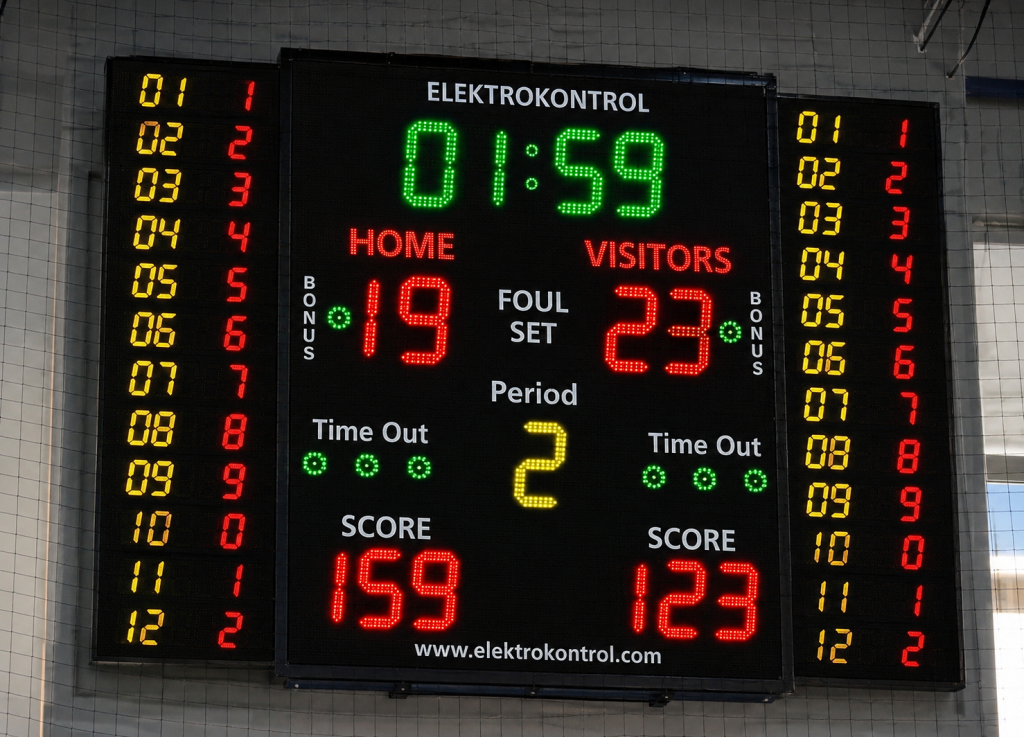

ÇOK AMAÇLI YARI PROFESYONEL SALON SKORBORD SİSTEMİ
TEKNİK ŞARTNAMESİ
Bu teknik şartname, spor salonları için alımı yapılacak skorbord cihazları için geçerlidir. Skorbord, basketbol, voleybol, hentbol ve güreş gibi salon sporlarında kullanılabilir ve FIBA uyumlu olmalıdır. Skorbord bölümleri;
1. OYUN SAATİ ( Game clock ):Ana oyun saati (kronometre) skorbord sistemi üzerinde monteli dört digit ( Hane) olup oyun kurallarına göre ileri veya geri sayımlı, iki hane dakika ve iki hane saniye bulunmalıdır. Bu oyun saati (kronometre) son 60 saniyelik bölümde, saniyenin 1/10 luk dilimlerini göstermelidir.
Kronometre 00–00 ila 59.59, (yani 60 dakika saymalı) arasında değerlere programlanabilmelidir. Kronometre süre bitiminde sesli uyarı sinyali (korna çalmalı) vermelidir. Skorbord saati (kronometresi) hassas ve bir günde +/- 1 (bir) saniye hata sınırlan içerisinde çalışmalıdır.
Kronometre haneleri en az 20 cm rakam yüksekliğinde ve salonun her noktasından sorunsuz gösterimi sağlamak üzere en az üç sıralı SMD led ihtiva eden, 7 elemanlı (a-g elemanları – segmentleri ) yapıda olmalıdır.

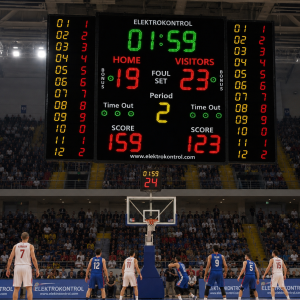

2, 24 SANİYE CİHAZLARI: 24 saniye geri sayımlı iki haneli göstergeler ve üzerinde ana kronometre ile senkron çalışan dört haneli kronometre bulunan cihazlar olup genelde potalar üzerine monte edilebilir, iki adet oyun saati olacaktır. Bu top kullanım süresini gösterecektir. 24 saniye süresinin bitimindeki ses sinyali, skorbord’daki ses sinyalinden farklı şekilde olacaktır ( Her iki korna farklı şekilde en zor ve en gürültülü koşullarda bile duyulabilir olacaktır). 24 saniye durdurulduğunda skorbord zaman göstergeleri çalışmaya devam edecektir. Yani her iki cihaz birbirinden bağımsız çalışacaktır. 24 saniye göstergeleri de en az 20 cm haneli ve üç sıralı led’li yapıda olmalıdır. 24 saniye cihazları üzerinde ana kronometre ile eş değerde çalışan kronometreler ise, daha küçük, ancak en az 13 cm rakam yüksekliğinde ve çift sıralı SMD led’lerden yapılmalıdır. Ana kronometre 24 saniyenin altına düştüğünde 24 saniye göstergeleri ya hiç çalışmamalı, yada ana kronometre ile senkron çalışmalıdır. Oyun süresi değiştirilir ise, istenen saniyeye kolayca ayarlanabilir olmalıdır. Bu sistem, 24 saniyeden başlama, kalan saniyeleri gösterecek şekilde durdurulabilme özelliği, kaldığı saniyeden tekrar başlama özelliği olmalıdır.14 Saniye kuralına hakim olmalıdır.
3. SKOR GÖSTERGELERİ: Skor göstergeleri, bir müsabakada bulunan, seyirciler de dahil, herkesin en rahat görebilecekleri şekilde sistemin yapısı içerisine yerleştirilecektir. Uygulamada ana saat orta kısımda, üçer haneli takım skorları ise üst veya a1t iki yanda monteli olma1ıdır. Takım skorları hane yüksekliği en az 20 cm ve eleman dizimi yine en az üç sıralı ledlerden imal edilmiş olma1ıdırlar.
O -999 arası gösterebilmelidir. Her takım için aynı renk led’ler kullanılmalıdır.
4. TAKIM FAUL SAYlSI GÖSTERGESİ: Her takım için iki haneli 0–99 ayarlanabilir, en az 20 cm lik hanelerden oluşmuş, diğer göstergelerle aynı yapıda olan, ana gösterge üzerinde uygun, rahat görülebilecek yerlerde monteli göstergelerdir. Basketbol da her devre için son takım faulleri, devre değişiminde otomatik olarak sıfırlanmalıdır.
5. PERİOD / SET GÖSTERGESİ: Ana göstergenin genellikle orta kısmında tek haneli, 20 cm. rakam yüksekliğinde periyod veya voleybolda oynan set sayısı göstergesi bulunmalıdır. Bu değiştiğinde, toplam takımlar ve mola göstergeleri sıfırlanmalıdırlar.
6. MOLA ( TIME OUT ) GÖSTERGELERİ: Her takım için üçer adet 4–5 cm çaplı noktasal mola göstergeleri olma1ıdır. Mola müddeti ( devam eden uygulamada 60 sn. ) geri sayımlı olarak, ana gösterge üzerindeki hanelerden toplam faullerin iki haneli göstergelerinde görülmelidir. Mola alan takımın tarafında bu 60 sn. görülecek şekilde programlanmalıdır. Yani HOME tarafı mola alırsa, o taraftaki toplam faul göstergeleri, VISITORS takımı mola alırsa sağ taraftaki toplam faul göstergeleri 60 sn. mola müddetinin geri sayımını göstermelidirler. Mola başlangıç ve bitimlerinde uyarı sinyali verilmelidir. Time Out 60 sn gösterimi 24 sn cihazlarında yapılmalıdır
7. SERVİS ( BONUS ) GÖSTERGELERİ: Her takım için birer adet genelde toplam takım faulleri göstergeleri yanında ve ana gösterge sisteminin üst sağ- sol kısımlarında noktasal servis (bonus) göstergeleri bulunacaktır.
8.OYUNCULAR FAUL GÖSTERGELERİ: Ana göstergenin her iki yanında HOME -VISITORS iki adet faul göstergeleri bulunacaktır. En az 12 cm yüksekliğinde hanelerden oluşmuş toplam üç haneli, alt alta 12 hatlı göstergelerdir. İlk iki hane oyuncu sırt numaraları, son hane ise yaptıkları faul sayılarını gösterecektir. Oyuncu sırt numaralarını gösteren dijitler sarı SMD LED olacak ve her segment çift sıra ledlerden oluşacaktır. Oyuncu faullerini gösteren digitler kırmızı SMD LED olacak ve her segment çift sıra ledlerden oluşacaktır. Digitler 7 elemanlı ( seğmentli) ve çift sıra led lerden oluşacaklardır.
Maç başladığında oyuncu numaraları dışındaki haneler sönük kalmalı ve oyuncu faul yaptığında veya sayı attığında bu haneler çalışır hale gelip sadece veri yazılan haneler görülmeli, işlem yapılmayan diğer haneler sönük kalmalıdırlar.
9.TAKIM İSİMLERİ YAZILABİLİR TEXT PANOSU: Karakter sayısı 16 olacak ve karakter yüksekliği 16 cm den küçük olmayacaktır. programı verilecektir.
10. KUMANDA BİRİMLERİ: Kumanda birimleri, son teknolojiye uygun LCD ekranda tüm bilgilerin görülebildiği, butonların uzun ömürlü ve binlerce basma yeteneği sağlayan baskılı, basmalı butonlar ihtiva eden Alüminyum ön koruma üzerine yapıştırılmış tuş takımlı olmalıdır. Bu butonlar ani ve hafif baskı ile, hata yapmaya elverişli, dokunmatik tip olmamalıdırlar.
Bu kumandalar, esas sistemde görülmesi gereken bilgileri, programları yapılabilecek tasarımlı olmalıdırlar.
Maça başlama öncesi, mola, devre, vs gibi oyunların kendi kurallarına uygun ayarlamalar, basitçe bir buton ile yapılabilmeleri tercih edilir.
Hava atışı sadece birinci ve üçüncü periyodlar ile eğer varsa uzatma periyodlarının başında yapılacaktır. Hava atışı yapılmasını gerektiren durum doğduğunda top, TOPA SAHİP OLMA SIRASI gelen takıma verilecektir. Çok amaçlı sporların ayarlamaları ana kumanda birimi üzerinde kolayca yapılabilmelidir. Butonlar üzerinde yaptıkları işlevi gösterir, uluslararası normlara uygun yazım olacaktır. Hatalı sayım yapılması halinde geri sayımı yapan, butonlar da bulunacaktır. Bağlantı konnektörleri, kaliteli standartlar uygun ve kolay sökülüp takılabilir olmalıdırlar.
11.DIŞ KABLAR: Cihaz boyutu en az 240 cm x 180 cm x 8 cm olacaktır. Ana Score-board birimi alüminyum dış çerçeve ve ışık yansımasını engelleyici özel reflekte veya leksan tipi yansıtmasız pleksiglas ön koruma şeffaf ön yüz olmalıdır. Ayrıca, led’lerin üst dış kısmı dışarıda olan maskeli ön yüz korumalı sistemlerde geçerlidirler. Kumanda birimleri de alüminyum veya hafif metal taban ve yanlı, ön tuş takımlı, hafif, kullanışlı ve kenarları ellerde zarar meydana getirmeyecek şekilde tasarımlanmalıdır.
Isıya, darbelere vs. dayanıklı abs, plastik dış kablarda kullanılabilir. Tüm önerilen dış kablar her türlü top darbesine dayanıklı olmalıdır.
11.ELEKTRİK ELEKTRONİK AKSAMLAR: Elektronik devre kartları, neme, darbelere dayanıklı imal edilmeli (boyalı), lehimlemede en son teknoloji kullanılarak, kartlara takılan elektrik ve elektronik devre elemanlarının aşırı ısı neticesi, ilerde işlevleri sırasında hasara uğramaları önlenmelidir. Devreler arası bağlantılar düz çoklu kablo (tercihen flat cable) ile yapılmalıdırlar. Göstergelerde kullanılan devre elemanları kaliteli ve uluslararası tanınmış firma üretimleri olmalıdırlar. Özellikle piyasalarda kolayca bulunabilmelidirler.
Led ler 3528 SMD led, 0,5 cm çapında, renklerine göre ortalama 1000 mcd ışık şiddetinde ve geniş açılı (en az 40 derece) olmalıdırlar.
Gösterge tasarımlarında tek bir veya birkaç led in bozulması halinde segment tamamen sönmeyecektir.
Piyasada basit, hobi devrelerinde kullanılan normal düşük ışık şiddetli, ancak, ışık şiddeti uçlarına verilmesi gerekli voltajdan daha büyük gerilimle beslenerek yükseltilen ledlerden yapılmış skorbordlar kabul edilemezler.
Kullanılacak güç kaynağı, sistemin çektiği gücü karşılayacak, günlerce, devamlı işlemde kalarak test edilmiş yapıda olmalıdır.
Kullanılacak data, elektrik kabloları normlu ve kaliteli olmalıdır. Konnektörler kolay sökülüp takılabilir ve nemden etkilenmemelidirler.
Üretici firma ISO 9001 – 2015, TSE-HYB ve ürün için CE belgesine sahip olmalıdır.
Güvenlik test raporlarının yapılmış olması gerekmektedir.
DGC’ye TS EN 60950-1:2008 standardı uyarınca testler olmalıdır ve bunu belgelendirmelidir.
1500 v testi yapılmış olmalı, topraklama yeterliliği direnç testi, kaçak akım testi, izolasyon direnci testi ve bunu belgelendirmelidir.
